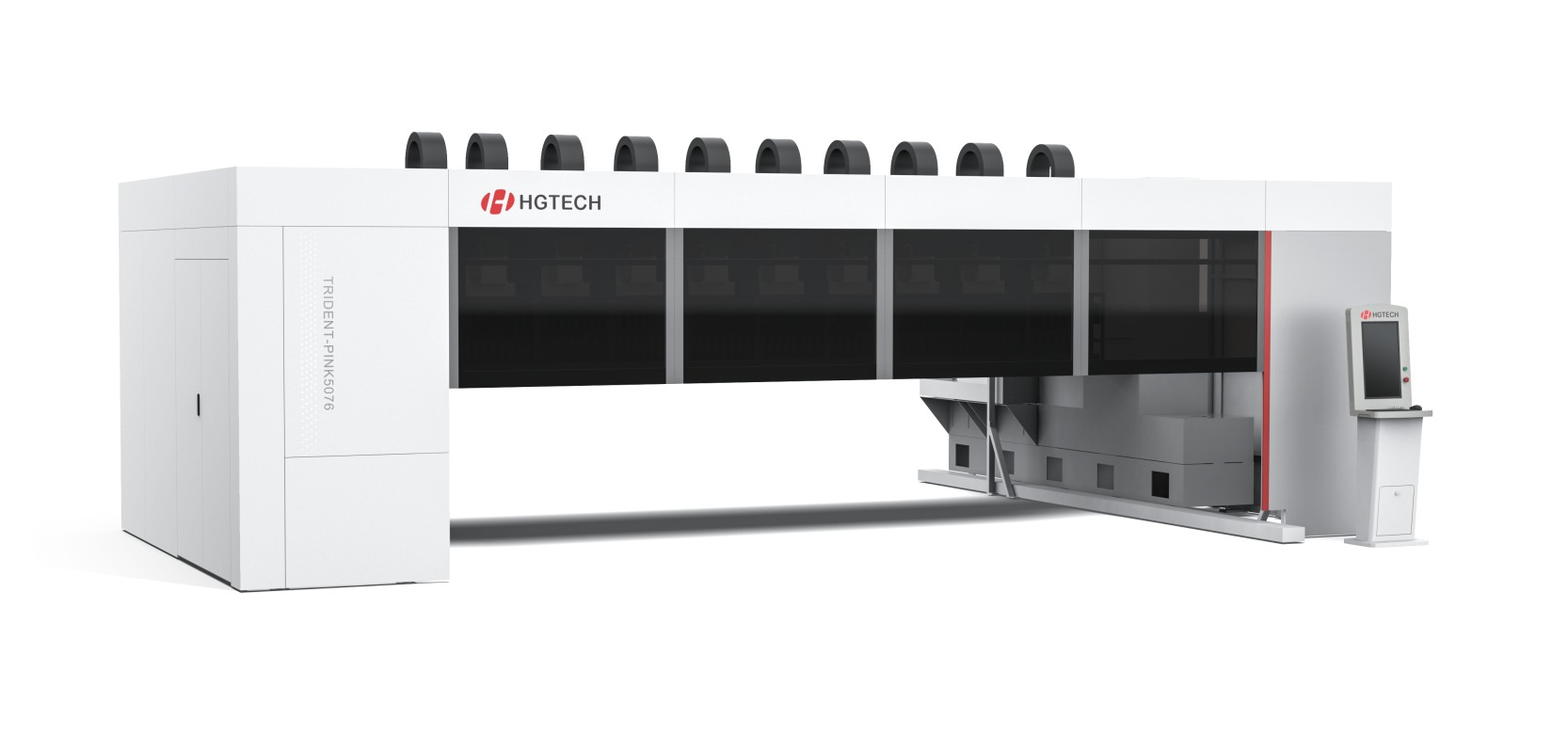

전면 인자 마킹 라인 시리즈는 선박, 해양공학, 건설기계 등 대형 구조물 제조 현장에 최적화된 세계 최초의 스마트 잉크젯/마킹 장비입니다. 수기 필기와 템플릿 스프레이 방식을 완전히 대체하여 판재 하재 후 마킹, 스프레이 코드, 정밀 라인 작업 등을 원스톱으로 처리하며, 절단 준비, 품질 관리, 데이터 추적 등 전 공정을 지원합니다. 3D 비전 위치 확인 기술로 ±2mm의 고정밀을 실현하고, 단일 판재 잉크젯 시간은 2분 이내로 효율성을 극대화합니다.
전면 인자 마킹 라인 시리즈는 선박, 해양공학, 건설기계 등 대형 구조물 제조 현장을 위해 개발된 세계 최초의 스마트 잉크젯/마킹 장비로, 수기 필기/템플릿 스프레이를 완전히 대체하여 판재 하재 후 마킹 스프레이 코드 문제를 원스톱으로 해결하며, 정밀 마킹, 절단 준비, 품질 관리 및 데이터 추적 등 다수의 공정을 커버합니다.
주요 특징
고효율
단일 판재 잉크젯 시간 ≤2min.
고정밀
3D 비전 정밀 위치 확인을 채택하여 조립 라인 정밀도 ±2mm 달성.
스마트화
자체 개발한 gen 파일 해석 그래픽 기술, 그래픽 픽셀 보상 기술.
자동화
전자동 순환 잉크 공급 시스템으로 잉크 경로 압력을 실시간 감지하고 잉크 온도를 자동 조절하여 최적의 인쇄 효과를 보장합니다.
장비 파라미터
항목
주요 기술 파라미터
장비 구성
유효 작업 폭
1000~5000mm
장비 길이
4000mm
잉크젯 속도
0~10mm/min (전처리 라인 강판 운행 속도와 매칭)
잉크젯 프린터 구성
자외선 경화형 잉크젯 프린터
노즐 수량
전처리 라인 폭에 맞춰 맞춤 제작
1회 잉크젯 폭
판재 폭
잉크젯 프린터 승강 행정
200mm (최종 설계 기준)
조작대 위치
전처리 라인 롤러 컨베이어 라인
에지 검출 방식
비전 자동 에지 검출
잉크젯 기능
잉크젯 색상
흑/백
라인 정밀도
±2mm/10m
라인 기능, ASCII 문자 잉크젯 기능, 중국 문자 잉크젯 기능, 그래픽 잉크젯 기능, 바코드 잉크젯 기능, QR코드 잉크젯 기능
고효율
스마트화
고정밀
