STC-A H형강 레이저 절단기 | 자동 상하재 워크스테이션

STC-A H형강 레이저 3차원 절단 및 자동 상하재 워크스테이션

STC-A

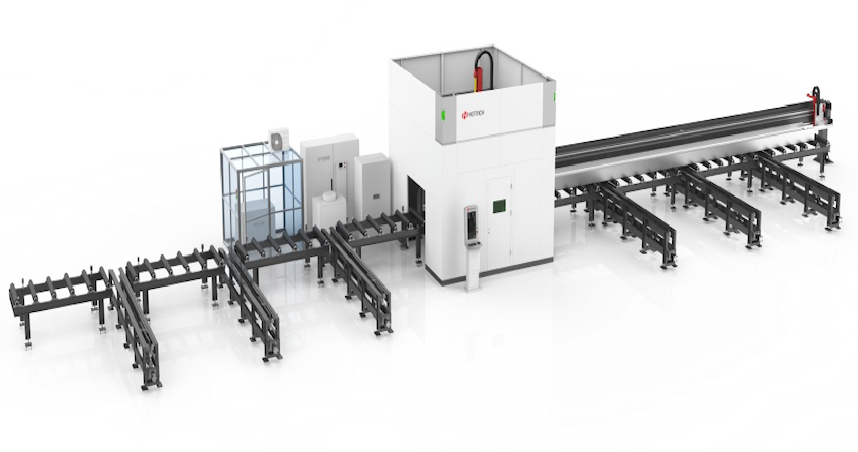

STC-A H형강 레이저 3차원 절단 및 자동 상하재 워크스테이션은 H형강, 채널강, 앵글 등 형재 가공에 특화된 장비로, 레이저 3차원 절단 기술과 자동 상하재 기능을 통합하여 형강 가공의 고효율화, 자동화 및 스마트화를 실현합니다. 고정밀 절단으로 품질을 보장하며, 다기능 통합으로 가공 비용을 절감하고 안전한 스마트 제어를 제공합니다.

제품 자료

제품 소개

형재(H형강, 채널강, 앵글 등) 가공 전용 장비로, 레이저 3차원 절단 기술과 자동 상하재 기능을 결합하여 형강 가공의 고효율화, 자동화 및 스마트화 생산을 실현합니다.

주요 특징

고효율 자동화
생산 효율 향상.

다기능 통합
가공 비용 절감.

고정밀 절단
가공 품질 보장.

스마트 제어
안전성 향상.

장비 파라미터

항목		주요 기술 파라미터
기본 파라미터	레이저 출력	6000~20000W
	CNC 시스템	FARLEY (5축 CNC 시스템)
	디스플레이	23.6인치 터치 디스플레이 (마우스 조작 지원)
	가공 형강 종류	H형강, 채널강
	기능	절단, 천공, 오버레이 용접, 개구부 절단, 마킹
	절단 연동 축 수	5축 (X/Y/Z/A/C/U)
	형강 세트 소프트웨어	Tekla, STEP 데이터 및 모델 등 지원
자동 상하재 시스템	가공 형식	로봇 핸드 세그먼트 이송+형상 변형 검출 및 위치 고정+문형 5축 절단
	상하재 형식	상재 랙+하재 랙, 유압 승강 평행 이동
	가공물 이송	롤러 컨베이어+유압 클램핑 위치 고정
	로봇 핸드 형식	자동 센터링 조절+클램핑 로봇 핸드
	단재 출력	전용 단재 이송 및 하재 장치
	폐기물 배출	자동 슬러지 제거기 또는 대차
	절단 구역 보호	전체 밀폐형 외장
가공 능력	형강 가공 치수	폭 W ≤ 1000mm
		높이 H ≤ 500mm
		길이 L ≤ 12000mm
	절단 두께 (탄소강 O₂)	수직 절단 최대: 30mm
	개구부 절단 범위	±45° 개구부, V, Y 등 타입
절단 가공 행정	X축 행정	1500mm
	Y축 행정	1500mm
	Z축 행정	1000mm
위치 정밀도	X/Y/Z축 위치 정밀도	±0.05mm/m
위치 정밀도	X/Y/Z축 반복 위치 정밀도	±0.05mm
가공 속도	X, Y축 최대 위치 속도	60m/min
	X/Y축 최대 연동 위치 속도	80m/min
	X, Y축 최대 가속도	1.2G
개구부 스윙 기구	A축 행정	±90°
	C축 행정	±90°
	U축 행정	±10mm
	A, C축 위치 정밀도	±0.03°
	A, C축 반복 위치 정밀도	±0.01°
