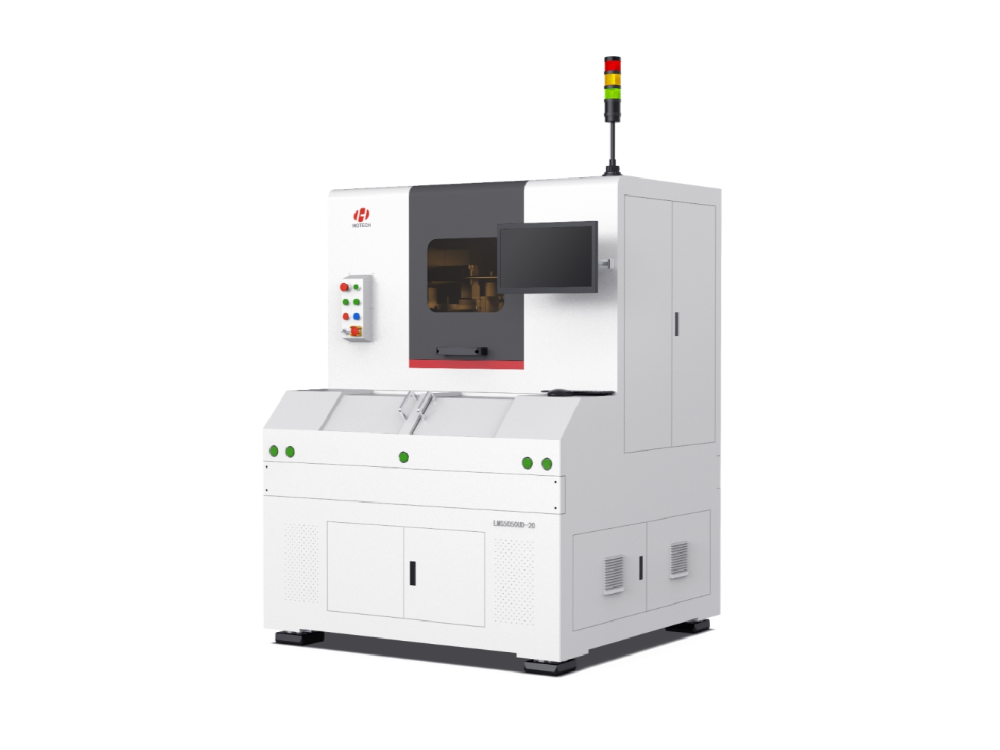

카본 레이저 절단 지능형 장비
LMS5050UD
화공레이저 카본 파이버 레이저 절단 장비는 자체 개발한 소프트웨어와 비전 제어 시스템을 통해 ±0.01mm의 고정밀도로 카본 파이버 기판을 절단합니다. 자동 보정 알고리즘과 맞춤형 레이저 광원으로 작업 편의성과 가공 품질을 극대화했으며, 3C 폴더블 폰 등의 산업에서 양산에 적용되고 있습니다.

제품 자료

화공레이저에서 전문적으로 개발한 카본 파이버 레이저 절단 장비로, 자체 개발한 갈바노스코프 대면적 이음 가공 소프트웨어 플랫폼과 비전 가공 제어 시스템을 결합해 카본 파이버 기판의 고정밀 절단 기능을 실현합니다.





장비 특징



  • 자체 개발한 대면적 갈바노스코프 가공 소프트웨어로 가공 정밀도 ±0.01mm를 구현합니다.
  • 자동 플랫폼 보정 알고리즘을 탑재해 4가지 보정 방식을 원클릭으로 설정할 수 있고, 도면을 자동 분할해 작업이 편리합니다.
  • 카본 파이버 재료 특성에 맞춘 맞춤형 레이저 광원을 사용해 우수한 가공 품질을 구현합니다.
  • 카본 파이버 절단에 최적화되어 3C 폴더블 폰 등 세분화 산업에서 양산 적용되고 있습니다.

아이템 주요 기술 파라미터
레이저 파라미터 장비 모델 LMS5050UD
레이저 파장 355 nm
레이저 출력 20 W @ 60 KHz, 500 ns
출력 안정성 ≤ 3% rms
광학 특성 갈바노스코프 MS-III-10[TY]
렌즈 F=170 mm
가공 정밀도 레이어 이음 간격 ≤20µm, 이음 정밀도 ±10µm
냉각 시스템 레이저 냉각 방식 수냉식
기타 설정 가공 소프트웨어 자체 개발 운영 체제로 조작이 편리함
X/Y/Z축 스트로크 500 mm × 500 mm × 100 mm
작동 환경 시스템 전원 공급 5.5 KW / AC220V / 50 Hz
작동 온도 0~40℃ (범위 외 사용 시 에어컨 설치 필요)
작동 습도 30% ≤ RH ≤ 85% (범위 외에서 사용 시 결로 위험이 있어 에어컨 설치 필요)



샘플

1 / 2

샘플 전시1

샘플 전시2

샘플 전시3

샘플 전시4
1 / 4
가격을 문의하기?
