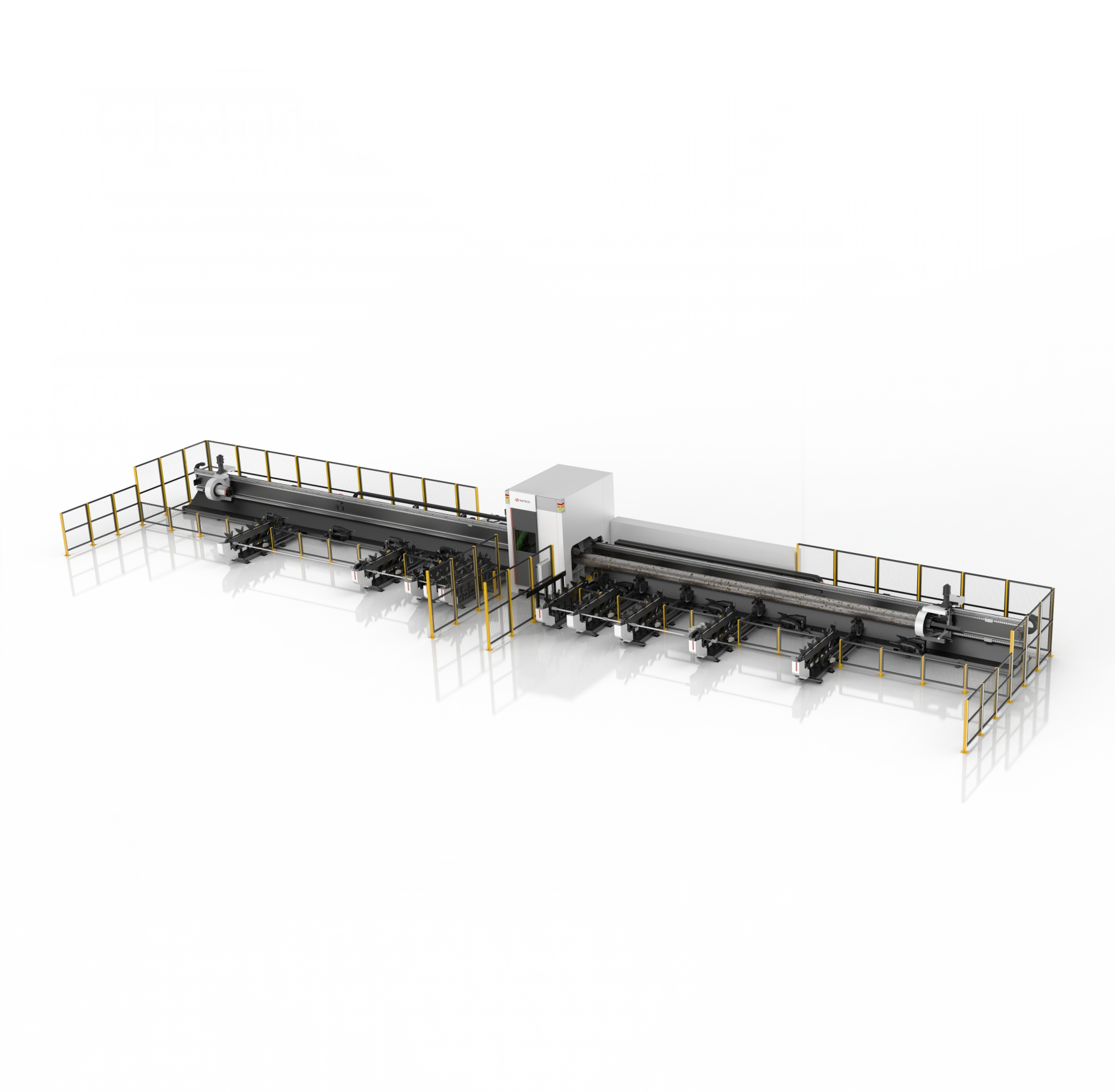

TP12052F & LT12052F 4척(측걸이) 중하중 레이저 튜브 절단기는 교량 선박, 건설 기계, 전력 철탑, 조립 건축, 터널 교통 등 산업을 위해 설계된 레이저 절단 가공 장비입니다. 새로운 설계 이념으로 다양한 규격의 금속 튜브·형재 가공 요구와 고품질·고정밀·고효율 추구를 만족시키며, 한 대의 장비로 소규모 공장을 대체하는 방식으로 생산 방식의 혁신을 가져옵니다.

장비의 시스템 설계는 치밀하고 효율적이며, 광학, 기계, 전기, 소프트웨어·하드웨어 제어를 일체화하고, 다중 적응성 센서를 사용해 자동 길이 측정, 자동 보상 등의 기능과 완벽한 튜브 절단 편집 CAD/CAM 소프트웨어를 갖추고 있어 완전 자동화를 실현합니다. 인체 공학의 모든 요소를 충분히 고려해 조작성을 높이고 작업 효율을 향상시키며, 완벽한 안전 보호 시스템을 갖추고 있습니다. 초장·중하중 금속 튜브 및 형재 가공에 타고난 우위를 가지고 있으며, 가공 정밀도가 높고 속도가 빠르며 장비 안정성이 좋고 조작이 간편해 중형·대형 튜브의 자동화·대량 생산을 실현할 수 있습니다.

확장성
최대 1.5톤 중량의 튜브 가공이 가능하며, 가공 직경은 최대 510mm(Φ510mm, □350×350mm)까지 지원합니다.

안정성
장비 전체 본체는 155개의 주물 부품으로 제작되어, 본체 안정성이 더 좋고 정밀도가 높으며 진동 흡수가 안정적이고, 장비 전체 중량은 50톤입니다.

편의성
장비 전체는 29세트 서보 축 CNC 시스템으로 제어되며, 완전 자동 상·하차 시스템과 결합해 중형·대형 튜브의 자동화 생산을 실현할 수 있습니다.

경제성
4척 제로 스크랩 절단으로, 최대 12미터 전체 자재 적재, 12미터 전체 자재 절단 가공 및 제로 스크랩 가공이 가능합니다.

유연성
모듈화 설계로 고객의 요구에 따라 맞춤 제작이 가능하며, 유닛 모듈은 실제 요구에 따라 조정할 수 있습니다.

다원성
다품종, 자동화, 다공정의 복합 가공 기술을 지원합니다.

정밀성
초장·중하중 튜브 레이저 절단, 변형 억제 기술로, 초장·중하중 튜브의 소구경 원공 절단 기술을 완벽히 해결합니다.

비고:

자재에 폴리염화비닐 보호필름이 부착되어 있는 경우, 반드시 제거해 주셔야 합니다. 폴리염화비닐 보호필름을 부착한 상태로 가공하면 가공 불량이 발생할 뿐만 아니라, 발생하는 염소 가스로 인해 기계가 부식되고 인체에 유해합니다.

척 통경은 가공 가능한 최대 원관 직경 Φ510mm, 및 각관 □350mm×350mm를 의미합니다. H강, I강, L강 등 기타 형재 또는 비표준 단면 형재의 가공 가능 여부는 화공레이저(HGTECH) 기술 담당자와 확인해 주시기 바랍니다.
