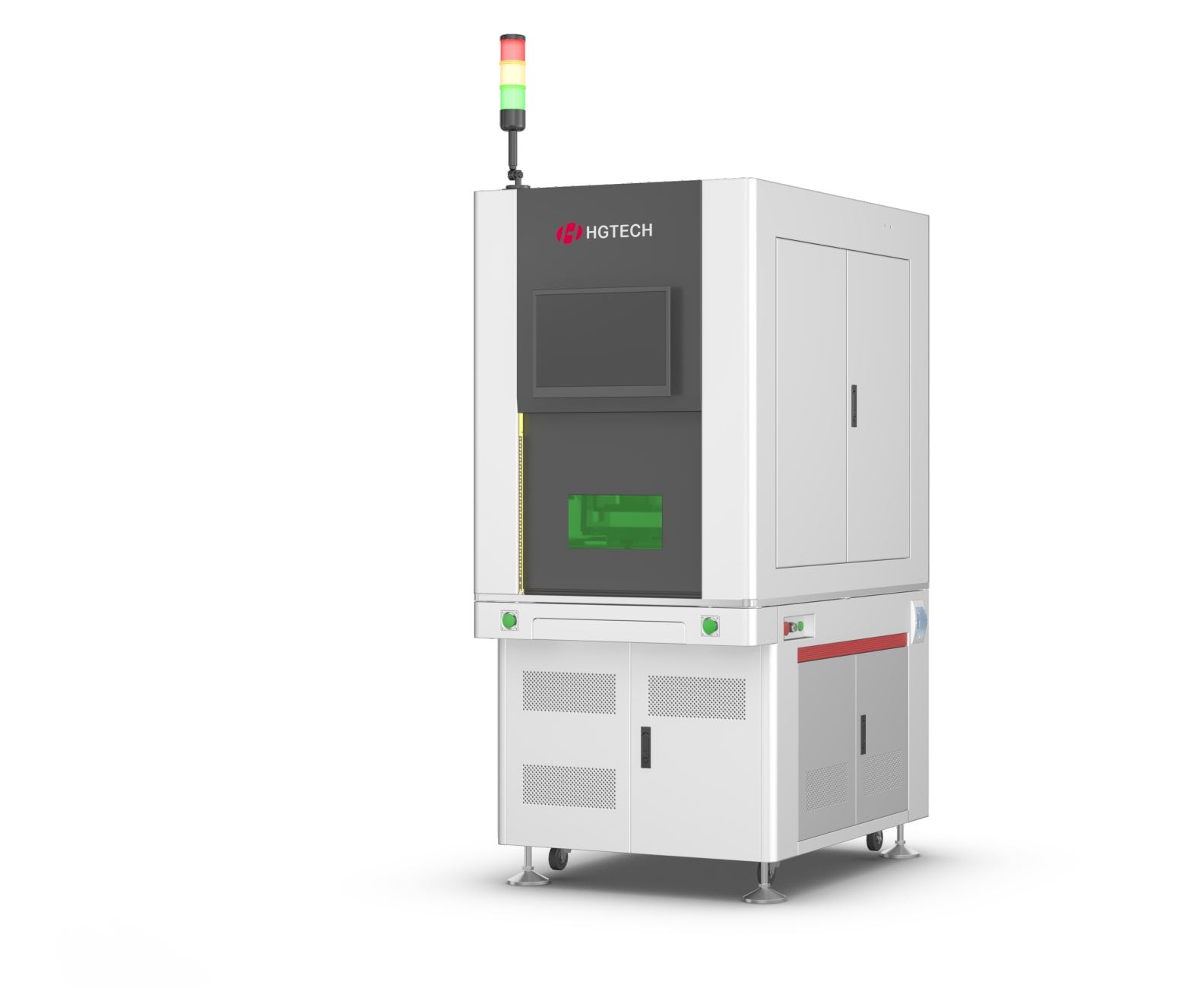

3D 시리즈 레이저 마킹 지능형 장비
3D 시리즈
화공레이저 3D 시리즈 레이저 마킹 장비는 모듈형 설계와 자체 개발 3D 제어 시스템으로, 곡면 형상 부품의 정밀 마킹을 실현합니다. 모든 곡면 가공물에 고대비·무손상 마킹을 제공하며, 옵션 기능 추가로 다양한 공정에 유연하게 대응할 수 있습니다.

제품 자료

3D 레이저 조각기는 모듈형 설계로, 공정 요구에 따라 다양한 광원을 교체할 수 있습니다. 자체 개발한 3D 전용 소프트웨어와 5축 제어 시스템을 통해 제품 표면의 임의 위치 가공을 실현합니다. 3C, 자동차, 전자 계측 기기, 백색 가전, 집적 회로, 의료 기기, 금속 공구 등 곡면 형상 부품의 정밀 마킹에 적합합니다.





장비 특징



  • 고정밀 3D 갈바노스코프와 자체 개발 3D 소프트웨어 및 제어 시스템으로, 모든 곡면 가공물의 가공을 실현합니다.
  • 선명한 색상과 무손상 마킹으로, 고대비에 외관이 선명하고 섬세한 마킹을 구현합니다.
  • 자동 초점, 파워 피드백, 2D 코드 판독, 시각화 조작 등의 기능을 옵션으로 추가할 수 있습니다.

아이템 주요 기술 파라미터
레이저 파라미터 장비 모델 LSF20DS LSU5DS
레이저 파장 1064 nm 355 nm
레이저 출력 20 W 5 W
광학 특성 스캔 속도 F=160 mm, ≤ 7000 mm/s (재질에 따라 다름)
마킹 표준 선폭 0.06 mm (재질에 따라 다름) @ F=160 mm 0.02 mm (재질에 따라 다름) @ F=170 mm
최소 문자 높이 0.2 mm @ F=160 mm 0.1 mm @ F=170 mm
냉각 시스템 레이저 냉각 방식 공냉식 수냉식
기타 설정 가공 소프트웨어 자체 개발 운영 체제로 작업이 편리함
비전 시스템 자체 개발 비전 시스템 탑재
운동 플랫폼 XY 운동 플랫폼 맞춤 제작 가능
지그 고객 제품 요구에 따라 설계·제공
작동 환경 시스템 전원 공급 1.5 KW / AC220 V / 50 Hz 2.0 KW / AC220 V / 50 Hz
작동 온도 0~40℃ (범위 외 사용 시 에어컨 설치 필요)
작동 습도 30% ≤ RH ≤ 85% (범위 외에서 사용 시 결로 위험이 있어 에어컨 설치 필요)

샘플

1 / 2

샘플 전시1

샘플 전시2

샘플 전시3

샘플 전시4

샘플 전시5

샘플 전시6
1 / 6
