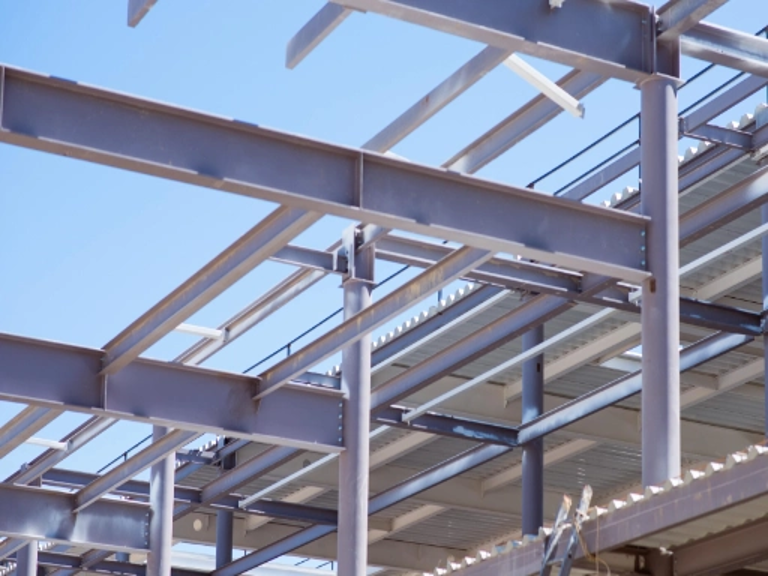

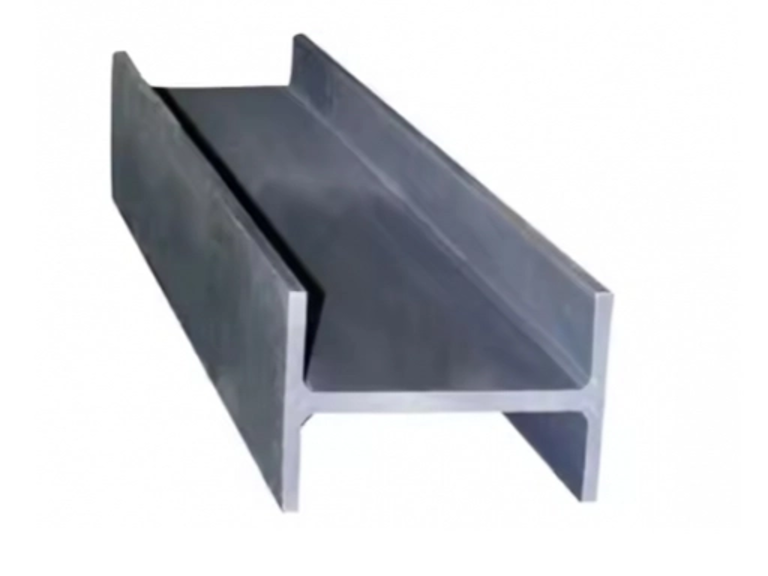

현대 강구조물 가공 환경에서 H빔, I빔, 광플랜지 단면의 가공 효율이 대형 인프라 프로젝트의 수익성을 결정합니다. 고층 빌딩, 교량, 산업 플랜트에서 더욱 까다로운 공차를 요구함에 따라 전통적인 수동 배치 및 기계식 톱 절단으로는 더 이상 충분하지 않습니다. 경쟁력을 유지하기 위해 가공업체는 정밀성을 재정의하는 자동화 CNC 열 절단 솔루션으로 전환하고 있습니다.

엔지니어링 과제: 복잡한 형상과 열 제어

강구조 단면 절단은 평판 가공보다 본질적으로 더 복잡합니다. 웹과 플랜지 간의 상호 작용을 위해 경사 가공, 코핑 가공, 볼트홀 천공을 한 번에 처리할 수 있는 다축 이동 시스템이 필요합니다.

주요 기술적 장애물은 열영향부(HAZ)를 관리하면서 구조적 안정성을 유지하는 것입니다. 플라즈마 또는 파이버 레이저를 이용한 고성능 열 절단은 전력 밀도와 이송 속도를 균형 있게 조절하여 고장력 강의 야금학적 특성이 유지되도록 해야 하며, 특히 하중 지지 이음부에서 중요합니다.

정밀 코핑 가공: 완벽 조립의 기초

H빔과 I빔 가공에서 핵심은 코핑 가공입니다. 첨단 CNC 로봇 시스템은 토치가 작동하기 전 3D 스캐닝으로 소재의 처짐이나 휨등 편차를 감지합니다. 이러한 실시간 보정을 통해 다음을 보장합니다.

제로 갭 조립: 고품질 필릿 용접 및 맞대기 용접을 위한 완벽한 정렬

복잡한 경사 가공: V, Y, K 컷 등 용접 준비를 자동으로 생성하며 2차 연마 불필요

고속 볼팅: AISC 또는 유로코드 구조용 체결 기준을 충족하는 정밀 홀 가공

기술 시너지: 플라즈마 vs 파이버 레이저

강구조 절단 기술 선택은 소재 두께와 생산량 요구에 따라 달라집니다.

3D 플라즈마 절단: 후판 단면 가공의 산업용 주력 장비로, 후판 플랜지의 깊은 경사 가공에 비교할 수 없는 다용도성을 제공하며다양한 강구조 단면에 가장 비용 효율적인 솔루션입니다.

대형 포맷 파이버 레이저: 고정밀·고속 가공의 새로운 분야로, 박판 단면과 모서리 품질·열 변형 최소화가 중요한 복잡한 형상 가공에 최적화됩니다.

경제적 효과: 톤당 작업 시간 단축

B2B 관계자에게 최종 지표는 강철 톤당 작업 시간 단축입니다. 자동화 빔 절단을 BIM/Tekla와 연계한 디지털 워크플로우에 통합하면 수동 마킹을 제거하고 소재 운반을 최대 50% 줄이며 공장에서 현장까지의 프로젝트 기간을 크게 단축할 수 있습니다.

HGSTAR 형강 레이저 절단기
H빔, I빔 및 각종 강구조 빔 가공에 특화 설계되었습니다. 1000W–6000W 파이버 레이저 소스를 탑재하여 절단, 천공, 경사 가공, 스크라이빙, 마킹 등을 한 번에 처리합니다. 가공 정밀도가 높고 절단면이 매끄럽고 버가 없습니다. 최대 12m 길이 형강 가공을지원하며 형강 및 판재 겸용 설계로 건축 강구조, 교량, 건설 기계 분야에 적합합니다. 전 기계는 고강성 갠트리 프레임으로 제작되어 안정적인 운영과 내구성을 보장합니다. 지능형 제어 시스템과 연동되어 Tekla, BIM 소프트웨어와 연동해 절단 경로를 자동생성하며 자동 상하차를 지원해 생산 효율을 크게 향상시킵니다. 에너지 효율적이고 친환경적이며 마모가 적어 강구조 산업의효율적이고 신뢰할 수 있는 절단 솔루션입니다.

결론: 혁신을 위한 파트너십

글로벌 건축 산업이 모듈화 및 스마트 제조로 나아감에 따라 빔 절단 기술 선택이 전략적 자산이 됩니다. 서브밀리미터 정밀도와완벽한 소프트웨어 연계 시스템에 투자하는 것은 강철을 절단하는 것을 넘어, 확신을 가지고 미래를 건설하는 것입니다.
